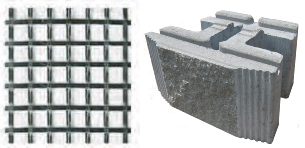

옹벽전면을 구성하는 블록(TERRA STONE BLOCK)과 TERRA GRID를 TERRA PIN으로 결속시키는 공법이다. 기술의 특징으로는 옹벽전면을 구성하는 TERRA STONE BLOCK을 쌓고 TERRA GRID를 포설 위치에 설치한 후 계획된 벽체 경사와 일치하게 TERRA PIN을 TERRA STONE BLOCK의 핀 수용부에 삽입하여 고정시킨다. TERRA STONE BLOCK과 TERRA GRID사이에 TERRA PIN을 설치해 줌으로써 옹벽배면에 작용하는 토압에 의한 각 블록의 변위발생을 억지시켜 배부름 현상 및 블록의 밀려남 현상을 배제시킬 수 있다.
| 종류 | 규격 (mm) | 중량 (kg) |
압축강도 (kgf/cm2) |
흡수율 (%) | ||
|---|---|---|---|---|---|---|
| 폭 | 높이 | 뒷길이 | ||||
| 표준형 A형 (자연석 또는 줄무늬문양) |
500 | 200 | 400 | 50 | 280 | 8% |
| 표준형 B형 (자연석 또는 줄무늬문양) |
500 | 250 | 375 | 60 | 280 | 8% |
| 표준캡 A형 | 500 | 100 | 400 | 37 | 280 | 8% |
| 표준캡 B형 | 500 | 125 | 375 | 42 | 280 | 8% |
TERRA GRID는 인장강도와 크리프 특성이 우수한 고강도 Polyester(PET)원사를 격자형으로 교차시킨 후 PVC수지 또는 아크릴계 수지로 코딩하여 제조한 보강재로서 인장강도가 크고 토립자의 구속효과가 우수하여 연약지반 보강, 쌓기 비탈면 보강, 보강토옹벽 등 다양한 토목현장에 폭넓게 활용되고 있다.
특히 TERRA GRID는 내열성과 내한성이 우수하여 계절에 따른 강도변화가 없으며, 탁월한 물리적 특성으로 인해 장기강도가 우수하여 최근 인천국제공항의 활주로 보강, 제방보강, 쌓기 비탈면보강, 도로포장보강, 연약지반보강, 보강토옹벽 등 다양한 분야에서 지오그리드의 활용도가 높아지고 있다.
| 종류 | 극한강도 (kN/m) | 감소계수 (RF) | 허용인장강도 (kN/m) | ||
|---|---|---|---|---|---|
| 내구성 (RFD) | 시공손상 (RFID) | 크리프 (RFCR) | |||
| TRPT60 | 60.0 | 1.10 | 1.13 | 1.68 | 30.9 |
| TRPT80 | 80.0 | 1.10 | 1.13 | 1.68 | 41.3 |
| TRPT100 | 100.0 | 1.10 | 1.13 | 1.68 | 51.6 |
| TRPT150 | 150.0 | 1.10 | 1.13 | 1.68 | 77.4 |
