개요

격자형 강재틀 보강공법은 자연친화적인 공법으로 옹벽의 수직 구축시에도 전면벽의 식생이 용이하고, 재질이 고강도 Steel로 이루어져 있어 장기적인 구조물의 안정성을 확보하였으며, 전면벽체의 생산, 보관,운반 및 시공이 용이하고, 별도의 부자재를 설치하지 않더라도 성토체의 유출을 방지할 수 있어 시공성과 함께 경제성을 높였으며, 또한 식생면적 및 표면적이 커서 각종 소음 및 환경공해를 줄일 수 있으며, 현장여건에 맞추어 하천변 및 절·성토의 구분 없이 다양한 보강방법의 적용이 가능하므로 원하는 모든 형태의 옹벽축조가 가능한 신개념 공법이다. 특히, 기존 패널식 및 블록식 보강토옹벽의 공법상 미완점(부등침하에 의한 전면벽체의 변위, 부분적 개보수 등)을 보완하고, 보강기능의 기술적인 향상으로 반영구적인 녹화용 보강토옹벽의 축조가 가능한 친환경 공법이다.

장점

• 자연친화적인 공법으로 수직구축시 전면벽체에 식생 용이
• 하천부에 일반블록식과 다르게 전면부 격자형 공극에 의한 수압유도와 홍수위까지 배면잡석 뒷채움을 통한 원활한 배수 유도(전면 1M 식생기반 조성으로 식생유도)
• 하천부 토체 함수비 문제로 보강재 인발력이 저하되는 것을 원활한 배수처리로 사전 차단
• 전면스틸벽체가 경량재로 생산, 보관, 운반, 시공이 용이
• 전면부에 별도의 부자재없이 성토체의 유실방지 및 시공성, 경제성 우수
• 식생면적 및 표면적이 커서 소음과 환경공해를 감소시킴
• 고강도 스틸(STEEL)로 이루어져 전면벽체의 구조적 안정화 상하좌우 결합구조로 장기적인 구조물의 안정성 확보 (자체하중이 적어 부등 침하에 강함)

단점

• 정밀시공이 요구
• 공법의 특성상 철저한 층다짐이 아주 중요시되므로 뒷채움토공의 품질상태가 매우 중요
• 식생소요기간필요 (식생2주후 발화)

적용

성토부 적용

절토부 적용

하천부 적용

재원

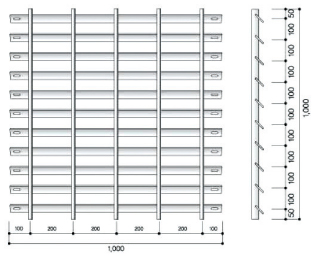

• 강재격자틀 : 보강토옹벽의 전면을 구성하고 식물의 생장기반을 조성하는 부재

A-type

• Size : W1,000 X H1,000
• 수평평강재 : [W38 X t4.5 X L1,000 X 7.85(비중)=1.34kg] X 10ea = 13.4kg
• 수직평강재 : [W25 X t8 X L1,000 X 7.85(비중)=2.26kg] X 5ea = 11.3kg
• 중량 계 : 24.7kg
• 평강재간격 : W200 X H100
• 전면면적 : 1㎡

B-type

• Size : W1,000 X H1,000
• 수평평강재 : [40 X 40 X t3 X L1,000 X 3.81(비중)=1.83kg] X 10ea = 18.3kg
• 수직평강재 : [W32 X t9 X L1,000 X 7.85(비중)=2.26kg] X 5ea = 11.3kg
• 중량 계 : 29.6kg
• 평강재간격 : W200 X H100
• 전면면적 : 1㎡

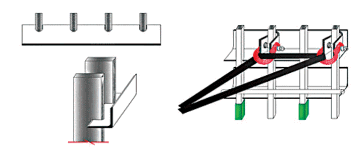

• 결속재 -강재격자틀과 보강재를 결속시켜 주는 연결부재

연결고리

U형 연결고리

띠형 보강재
