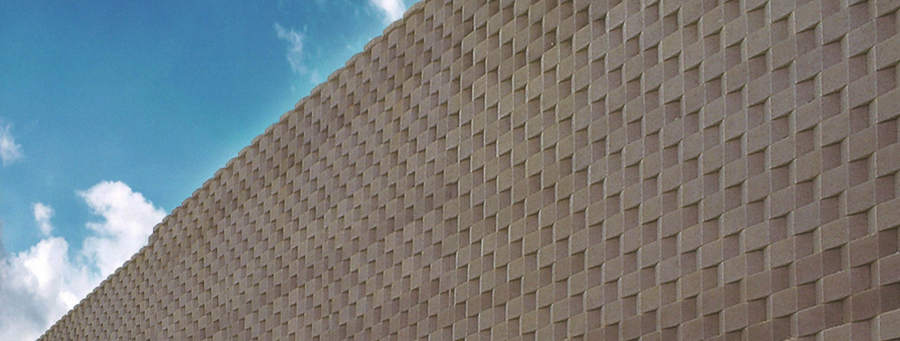

NEO TERRA STONE

개요

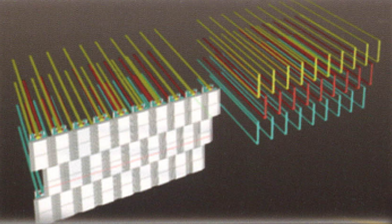

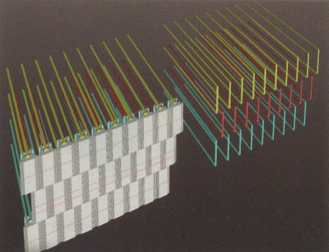

옹벽전면을 구성하는 NEO TERRA STONE블록에 토립자와 결속력과 인발저항력이 우수한 PT보강재(Pocket-Tie)를 결속하여 벽체를 형성하는 공법으로 NEO TERRA STONE블록에 PT보강재를 관통시켜 블록과 일체화시킨 후 블록상부에 형성된 전단키로 계획된 벽체 경사와 일치되도록 상단블록을 고정시킨다.

또한 PT보강재는 표면에 포켓러그 형태의 수동저항체를 형성시켜 기존 보강재에 비해 인발저항력을 크게 향상시킨 제품으로 안정성과 경제성을 모두 확보할 수 있는 우수한 제품이다.

특성

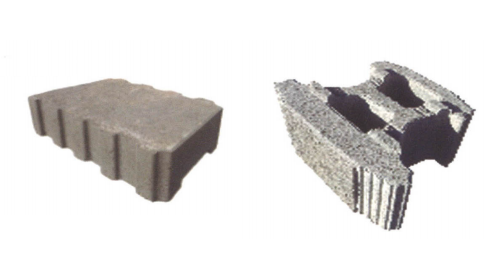

NEO TERRA STONE

  • 압축강도:28MPa이상
  • 블록상단에 전단키 형성
  • 블록 일체형 PT-보강재(Pocket-Tie Type)결속방식

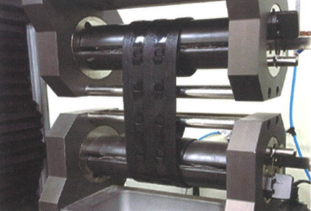

PT-보강(Pocket-Tie)

종류 재료 방향성 극한인장강도(kN/m) 제품의 형태
PT-GRID 20 PET-PE 일방향 20
PT-GRID 30 PET-PE 일방향 30
PT-GRID 50 PET-PE 일방향 50

PT-보강재 특징 및 장점

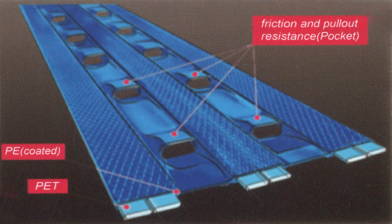

Pocket Tie type

  • 포켓러그 형태의 수동저항체를 형성시켜 마찰저항력 우수
  • 인발저항능력을 개량하여 안정성 확보
  • 내시공성이 우수하여 공사비 절감
  • 블록과 보강재의 완전한 결속으로 연결강도 우수

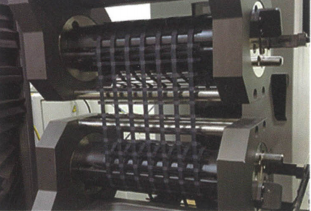

인발저항 시험결과 비교

  • 블록과 보강재의 완전한 결속으로 연결강도 우수
구분 Geostrip 섬유보강재 PT-보강재 비고
형상
시료종류 Geostrip Pocket-Tie
수직응력(kPa) 50 50
최대인발력(kN) 5.9 8.9
인발응력(kPa) 27.7 41.9
인발계수(Ci) 0.85 1.29

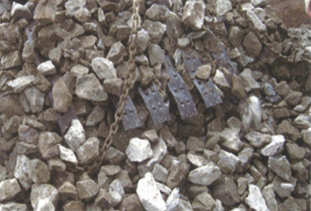

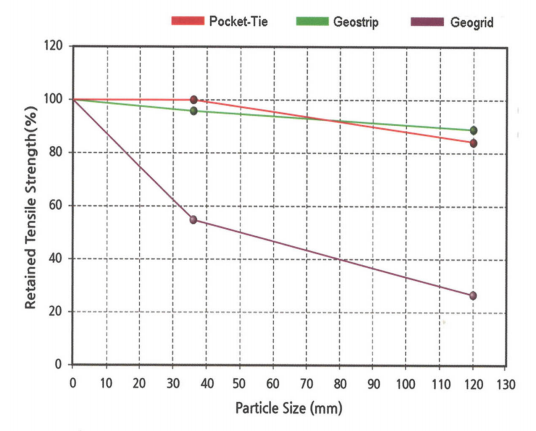

내시공성 시험결과 비교

  • 띠형 토목섬유 보강재가 지오그리드보다 뛰어난 성능 결과 도출
내시공성 시험결과 비교

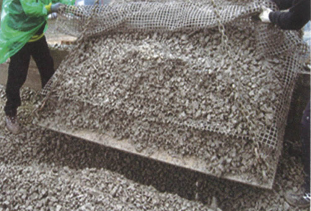

Geogrid
