GNS 네일링공법

개요

지반 천공, 네일체 삽입 후 1차 그라우팅을 통해 입구측 부분의 공내를 완전히 밀폐시키므로 2차 그라우팅 시공 시압력식 그라우팅이 가능하고 천공부에 접하는 원지반의 크랙 틈으로 그라우트재가 침투하여 원지반과 더욱더 일체화되어 정착부의 유효직경 및 인발저항력을 향상 시키는 공법이다. 특히 정착부 그라우팅 압력을 기존 압력그라우팅공법 대비 향상하였으며 가압 패커의 위치를 다양하게 적용할 수 있어 그라우팅 압력의 크기조절이 용이하며 정착부와 지표면 보강을 구분하여 시공하므로 보강효율을 극대화한 공법이다.

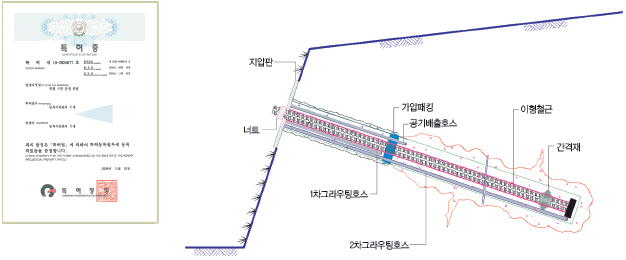

보강원리

압력에 의한 주입으로 가압패킹을 중심으로 선단부 1차 중력식 그라우팅 주입 후 천공홀 안쪽부터 채워 나오는 2차 그라우팅을 실시하여 가압의 효과를 상승시킨 공법이며 주변으로 그라우트재가 확장되어 원지반의 전단력과 인발 저항력을 증가시켜 사면의 안정성 및 경제성, 시공성을 개선한 공법.
